Techniques d'assemblage en horlogerie
Choix de l'étape d'assemblage sur un mouvement 2824

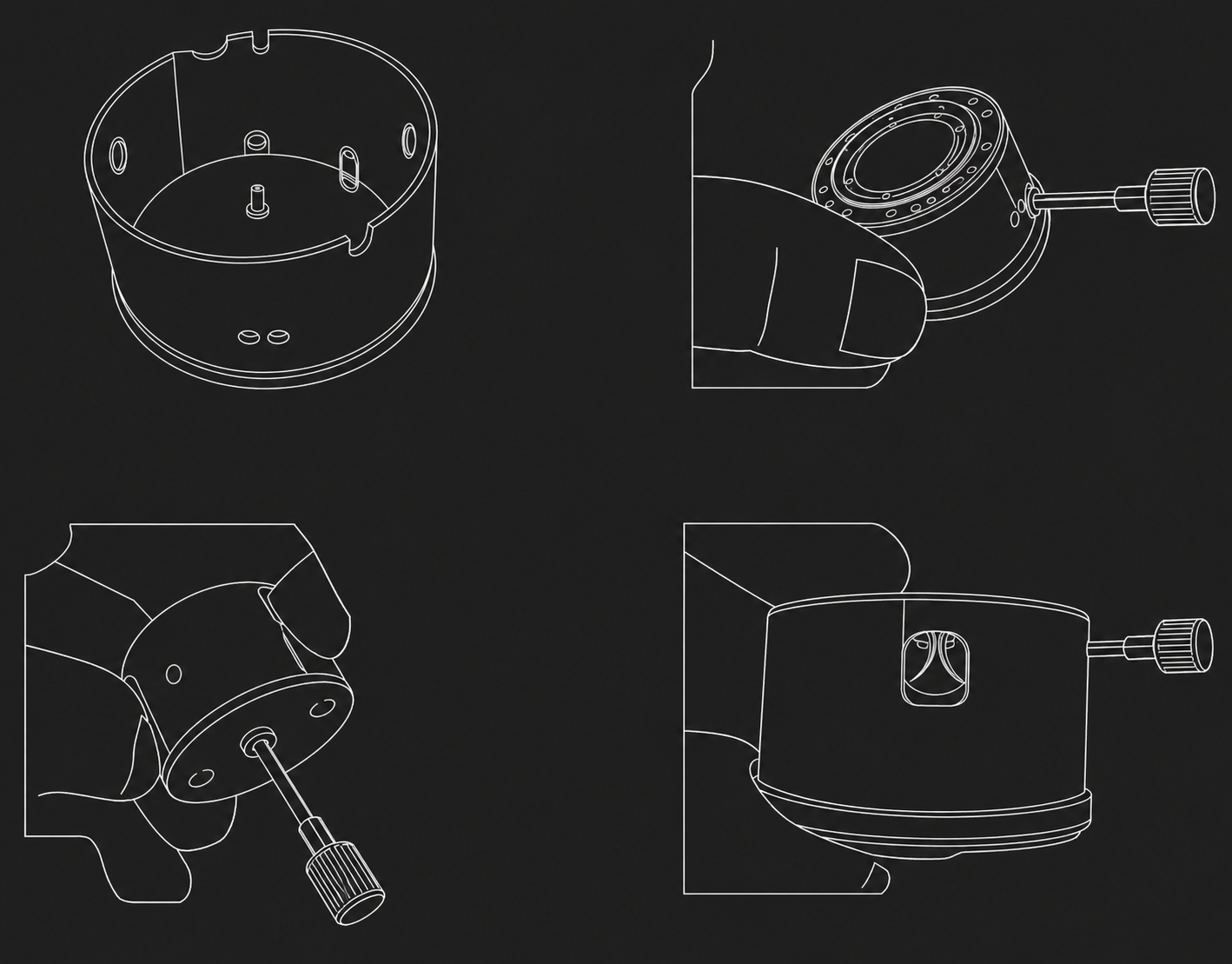

- Démonter le module automatique et préparer le posage en réglant l'appui de la pierre de seconde.
- Placer la roue des heures sur la chaussée, puis vérifier l'engrènement avec la chaussée.
- Placer l'entretoise sur la platine côté cadran. Les encoches doivent être positionnées de façon à avoir accès aux trous des pieds de cadran de la platine.
- Nettoyer le dessous du cadran avec une soufflette, puis vérifier la propreté du mouvement et du disque de quantième.

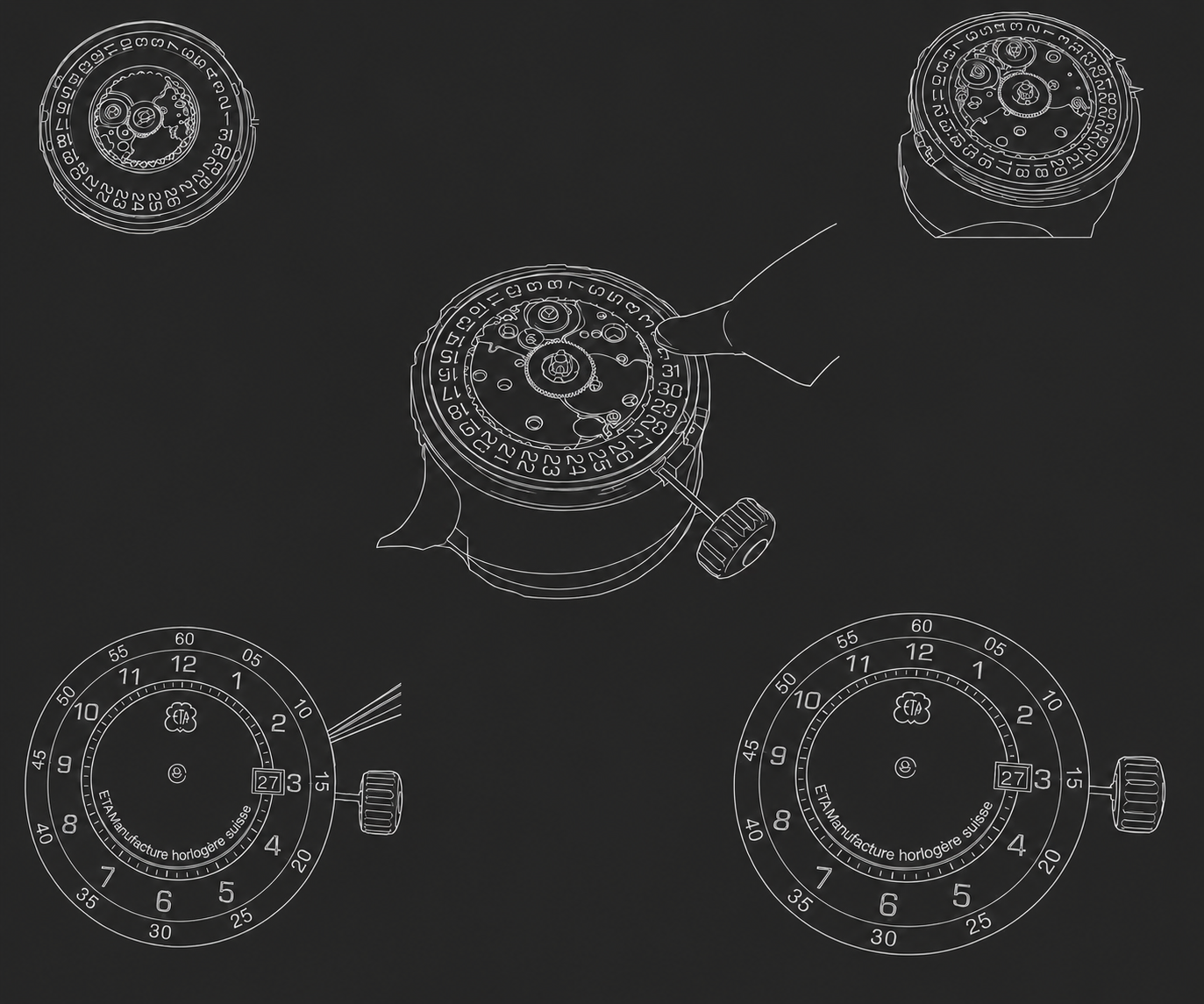

- Placer le cadran sur la platine en orientant le guichet à 3h.
- Appuyer le cadran à l'aide d'un cabron de peau sur la platine pour assurer un bon placage et refermer les verrous. Les verrous ne doivent pas dépasser de la platine une fois fermés.

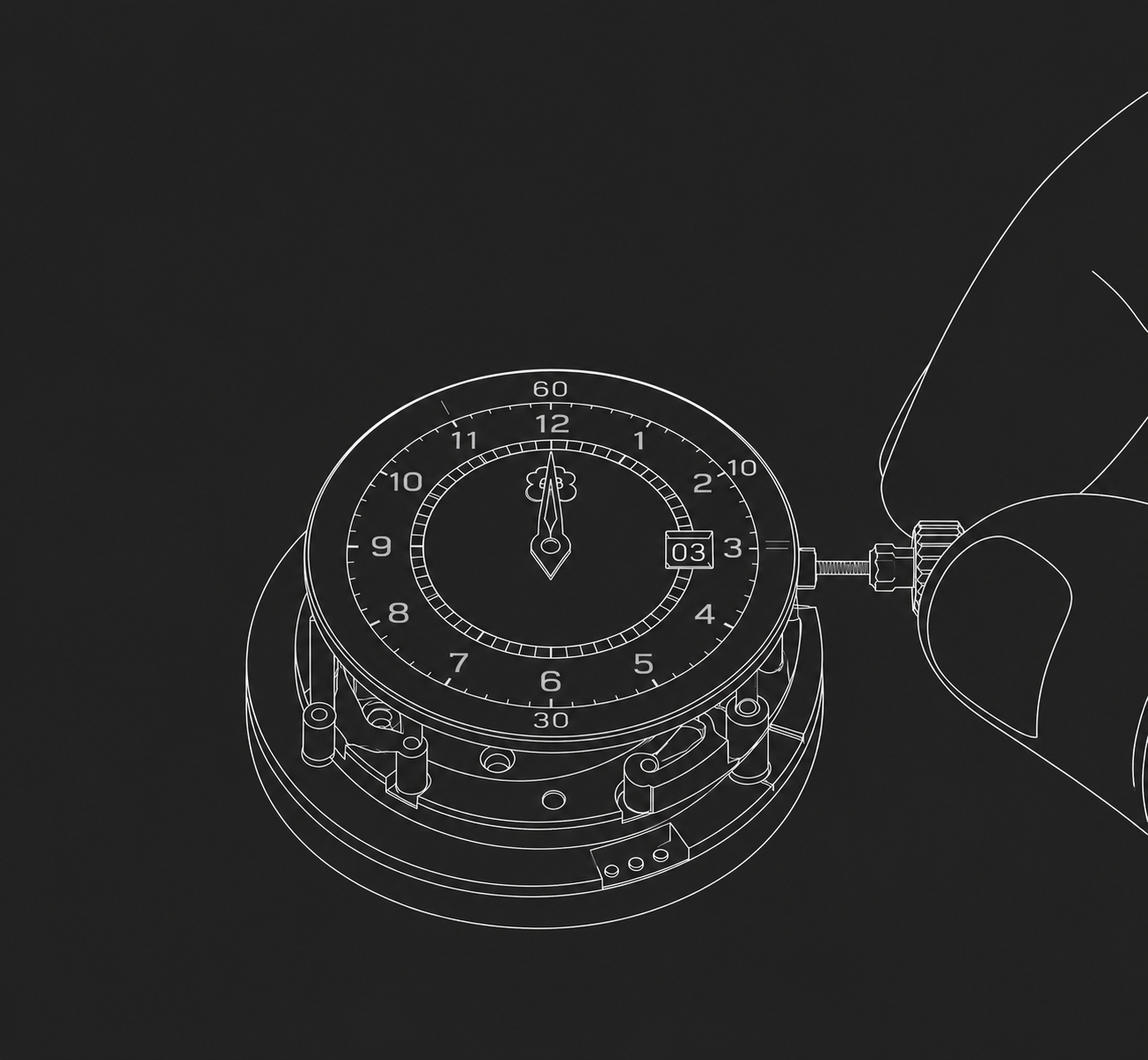

- Faire tourner la tige de remontoir pour faire sauter la date (quand la date commence à passer, tourner lentement la tige de remontoir pour faire passer le saut à minuit précis).

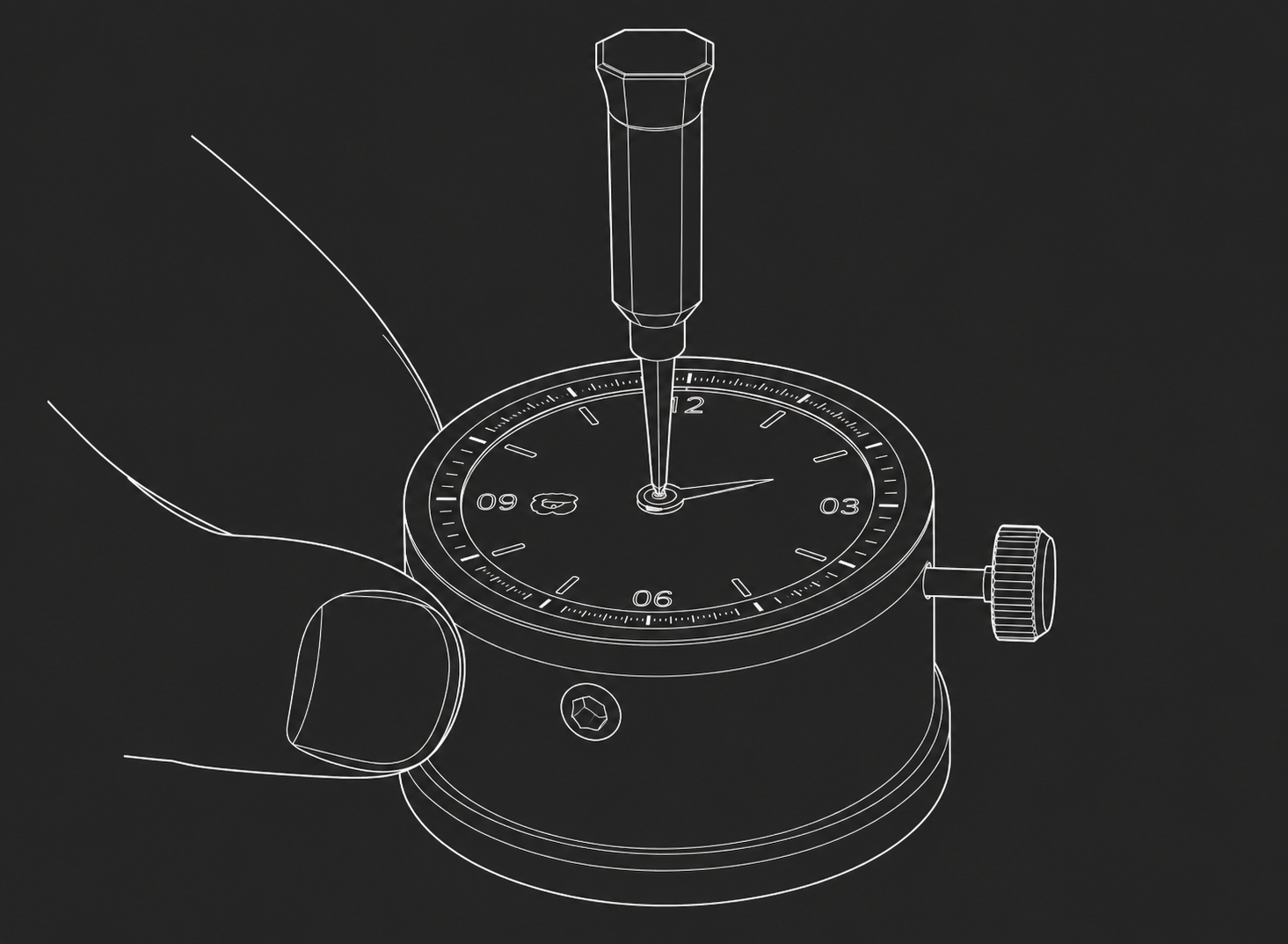

- Positionner l'aiguille avec la brucelle à bec plat. Enfoncer l'aiguille sur la roue des heures à l'aide du chasse-aiguille correspondant. L'aiguille d’heure doit être chassée à fleur de la roue des heures.
- Vérifier le parallélisme de l'aiguille par rapport au cadran.
- Vérifier que l'aiguille saute à minuit précis.
- Positionner l'aiguille des minutes avec la brucelle à bec plat, enfoncer l'aiguille sur la chaussée à l'aide du chasse et aiguille correspondant. L'aiguille de minutes doit être posée à fleur de la chaussée.

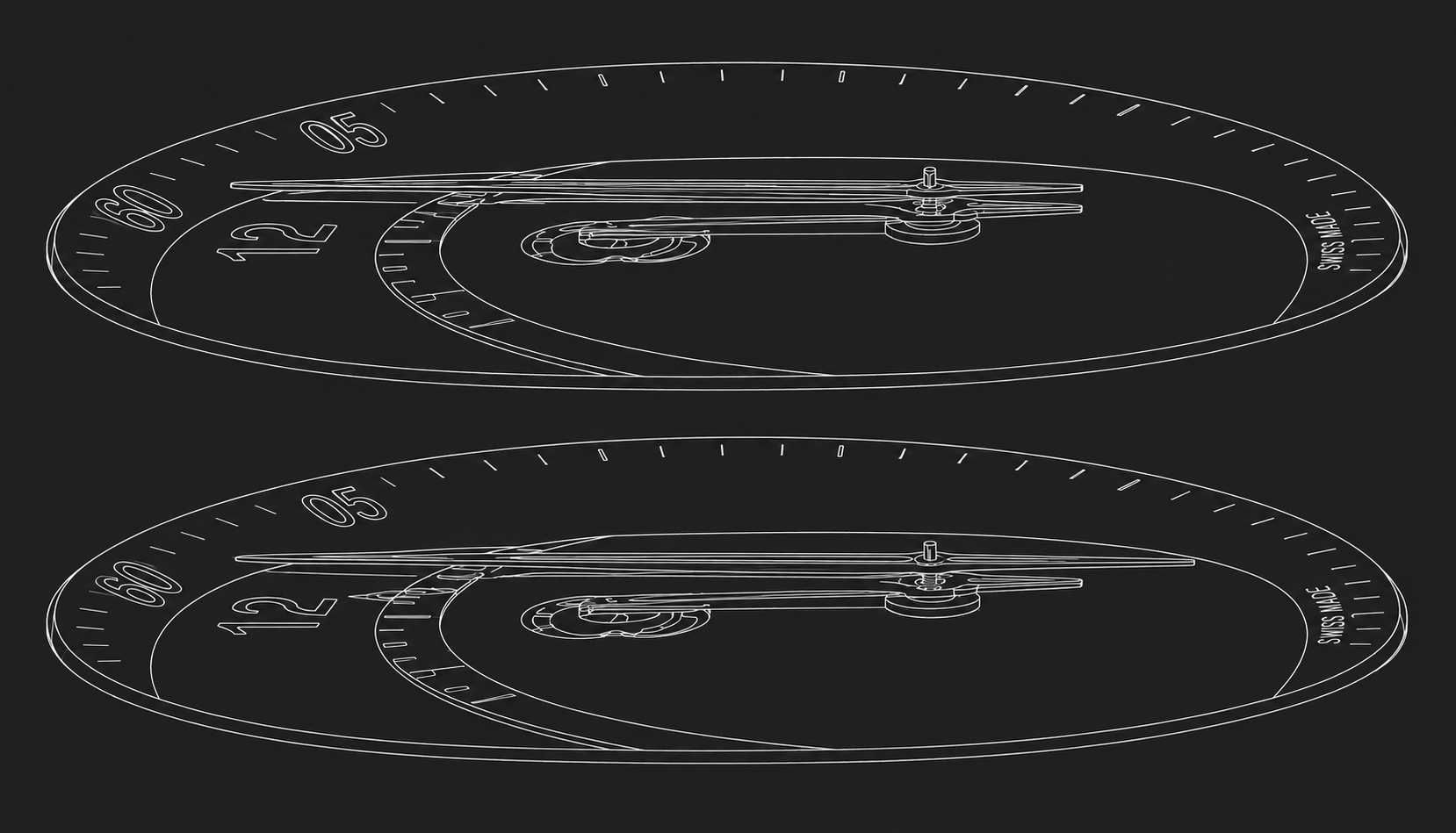

- Vérifier le parallélisme et le partagement des aiguilles.
- Vérifier le repère à midi, (tolérance +/- 1mn).
- Vérifier le saut à minuit (tolérance +/- 2mn).
- Positionner l'aiguille des secondes avec la brucelle à bec plat, enfoncer l'aiguille sur le pivot de seconde à l'aide du chasse aiguille correspondant.
- Vérifier le parallélisme et le partagement des aiguilles.

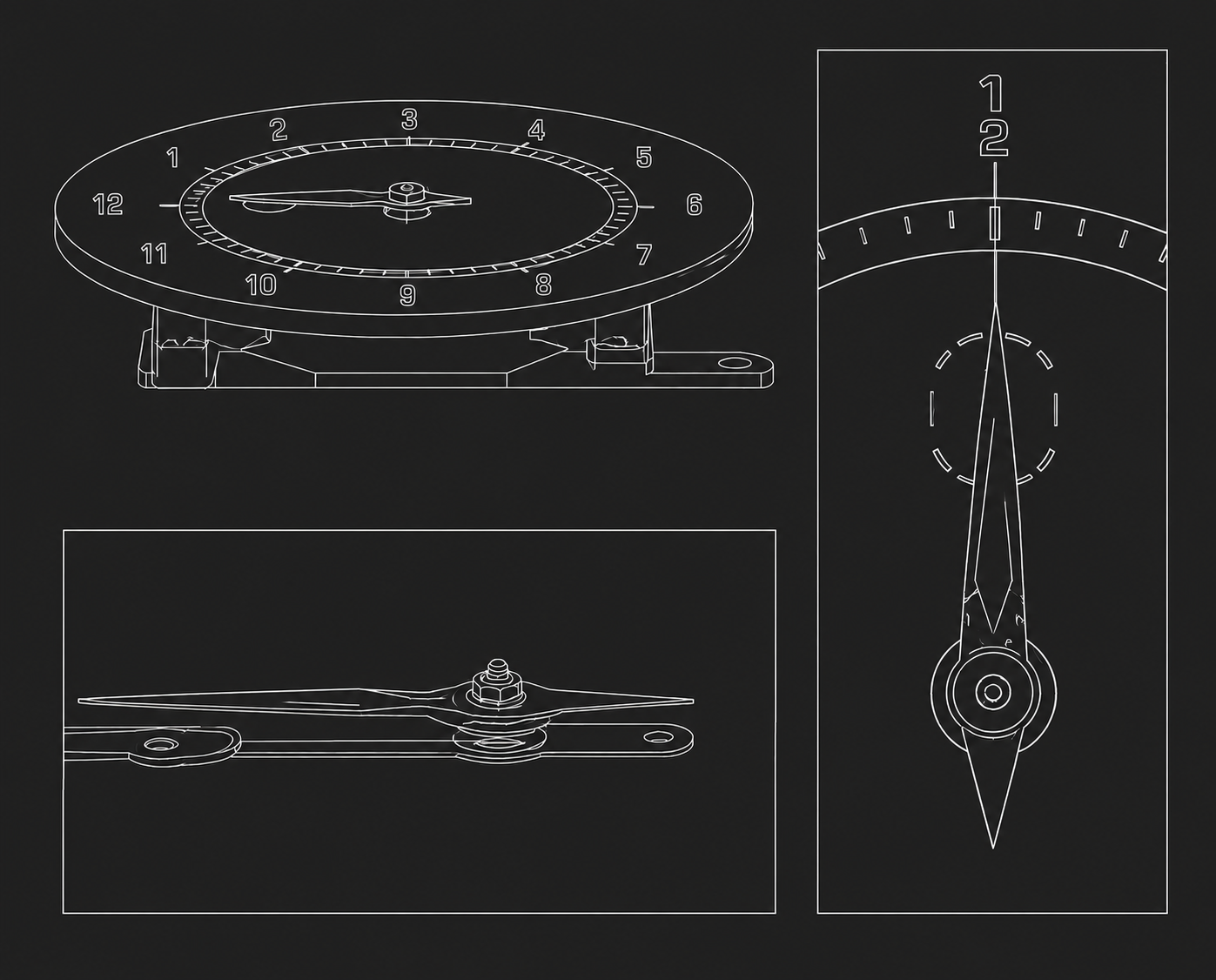

- Parallélisme : l'aiguille doit être parallèle au cadran.
- Partagement : l'aiguille doit être chassée à fleur de son axe (roue à canon ou roue des heures).
- Saut : il doit s'effectuer dans les limites de l'index 12H.

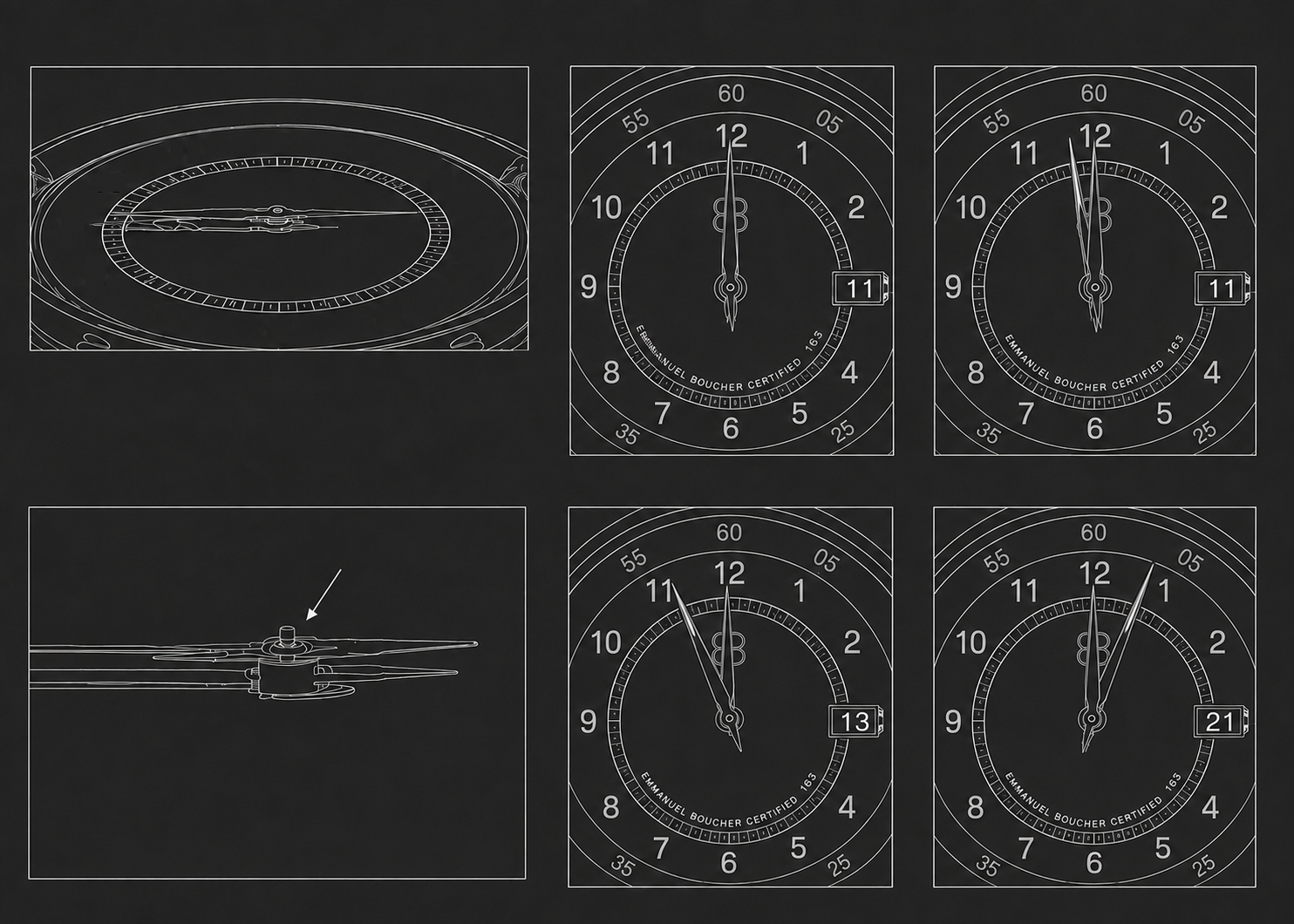

- Parallélisme : l'aiguille doit être parallèle à l'aiguille d'heure.
- Partagement : l'aiguille doit être chassée à fleur de son axe (chaussée).
- Repère : Il doit être à minuit +/-2 mn.
- Saut : il doit s'effectuer entre minuit +/-3 mn.

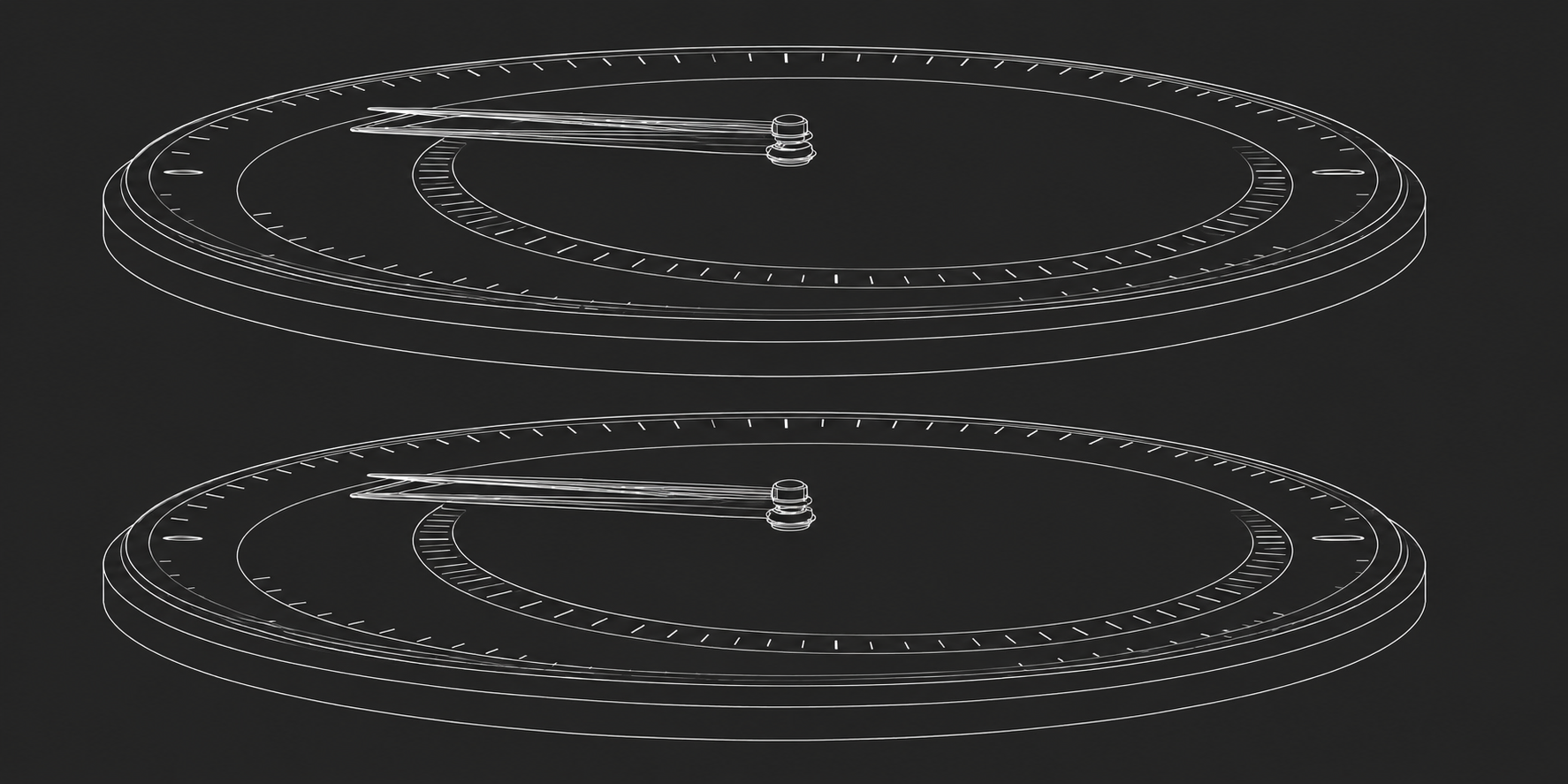

- Parallélisme : l'aiguille doit être parallèle à l'aiguille des minutes.
- Partagement : La hauteur de chasse entre l'aiguille des minutes et la seconde doit être identique à la hauteur entre l'heure et la minute.
- Note : Il est important de conserver la propreté des aiguilles au fur et à mesure de l'assemblage afin de toucher le moins possible les aiguilles, ce qui pourrait nuire à leur fragilité.
